研究缺口

PART：用统一Transformer做三维零件检索与六自由度装配

作者

快速导读：PART 把三维零件检索与装配写成集合预测，用查询式 Transformer 同时选出零件、估计六自由度位姿并分割目标，再以分割增强优化 refinement 装配。

三维内容生产、游戏和制造里，复杂物体往往由可复用零件拼成，而不是一次生成一整块网格。现有装配方法多假设输入零件集合正好对应目标所需部件，一旦零件库出现冗余、缺失或可替换件，固定集合网络就无法同时完成检索与六自由度放置。SIGGRAPH Asia 2026 论文 PART 把零件检索与装配写成集合预测问题，用统一的查询式 Transformer 在一次前向中选出零件并估计刚体位姿。

框架用 Point Transformer v3 提取目标点级特征与零件全局特征，经自注意力与交叉注意力交互后，由一组可学习实例查询并行预测检索类别、分割掩码和装配位姿；未匹配查询落入空类，从而支持可变长度输出。作者还利用装配与分割的对偶关系，在测试阶段用分割增强优化 refinement 初始位姿，并配以 A-Matrix 旋转表示与对称感知损失。实验覆盖 PartNet 固定零件装配、千件库检索装配、3D-FRONT 场景布局、Hunyuan3D 单图提升目标以及 Redwood 真实扫描。

英文题目：PART: Learning 3D Part Assembly and Retrieval with Transformers

论文出处：arXiv 每日论文精选 · arXiv:2609.19872

原始论文：PDF / 论文页面

这篇论文解决什么问题？

传统 CAD 装配需要设计师在软件里手工摆放成百上千个零件。近年文本或图像驱动的三维生成能得到看起来合理的几何，但工业设计、游戏资产和制造流水线更需要从已知、可复用的零件库重建目标，以保留零件身份、可编辑性和库兼容性（第2页）。

既有装配工作如 DGL、RGL、SPAFormer、ScorePA、3DHPA、Assembler 等，主要在给定零件集合上估计位姿，默认这些零件恰好能拼出目标。UPRA 把检索和装配耦合到潜空间优化，但仍依赖超参数或规则控制检索数量；GPAT 借助目标分割辅助装配，却仍要求预定义输入零件、不做检索（第2–3页）。

检索式装配面临三道难关：组合爆炸随库规模快速增长；不同目标需要不同零件数量，固定长度网络难以直接输出；一般零件装配要在连续非欧的 SE(3) 上估计位姿，而不是乐高那样的离散插接（第2页）。

作者因此把问题重新表述为：给定目标点云与规范位姿的候选零件点云库，允许重复取件，检索子集并预测每个被选零件的刚体变换，使装配结果重建目标几何（第3–4页）。

核心创新

  • 把零件检索与装配表述为可变长度集合预测，用 DETR 式实例查询一次前向同时取件与放置。
  • 联合训练检索、装配与分割，并在测试时用分割增强优化 refinement 位姿。
  • A-Matrix 无奇异旋转回归加对称感知损失，缓解 SE(3) 姿态估计与对称件歧义。
  • 整理逾八万形状的多样零件数据，并展示场景布局、单图目标与真实扫描泛化。

方法概览

用 Point Transformer v3 编码目标点云与候选零件，查询式 Transformer decoder 并行预测检索类别（含空类）、点级分割与 A-Matrix 旋转加平移；二分匹配训练，对称感知损失处理离散对称，测试时用分割-装配对偶做后处理优化；训练短库、测试长库。

  • 特征提取：对目标点云 P 与候选零件集合 C，分别用 Point Transformer v3 得到点级特征 fP（目标点数 Np=10000）和零件全局特征 fC，再经自注意力与交叉注意力交换信息（第4页，Figure 2）。
  • 查询式解码：固定数量的可学习实例查询在 L 层 Transformer decoder 中先做 query 自注意力，再依次交叉注意零件特征与目标特征，使每个查询成为检索与放置的代理（第4页）。
  • 三个并行头：检索头把查询分类到 M 个候选索引加一个空类；分割头把目标点分给各查询实例；装配头预测平移 t 与十参数对称矩阵 A，再取最小特征值对应的特征向量作为四元数，采用 A-Matrix 以避免 SO(3) 回归的次优性（第4页）。
  • 训练用二分匹配消除集合预测的排列歧义，匹配代价同时考虑检索概率、平移误差和分割一致性。检索与分割用交叉熵；平移用 ℓ2；旋转在二十四类立方对称中筛选 Chamfer 距离低于 10^{-3} 的有效对称，再取 Chamfer 与测地距离的最小值作为对称感知损失（第5页，Figure 3）。
  • 总体损失联合监督平移、旋转、接触/几何一致性、检索与分割，并采用 train-short-test-long：训练时每个形状配对固定 M=20 的库（真零件加随机干扰件），推理时可接到远大于二十的库，默认实验用 M'=100，检索对比甚至用一千个独特零件（第2、6–7页）。
  • 推理时按检索头最大概率把查询赋给零件或空类。随后进入分割增强优化：用预测位姿变换零件诱导分割，再用分割区域把零件对齐回去，目标函数同时最小化装配与目标的 Chamfer、零件到分割区域的 Chamfer，以及分割交叉熵，使装配与分割互相校正（第5页）。
  • 注意力可视化显示，有效查询会逐步把目标局部区域与几何兼容零件对应起来，得到一致的分割与装配（第8页，Figure 6）。

逐图理解论文

失败直觉

失败直觉

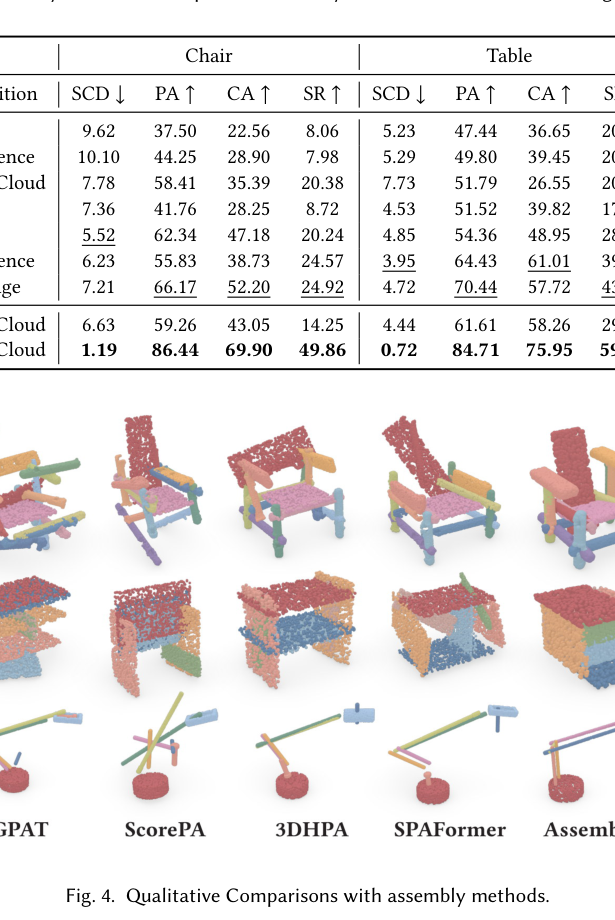

Fig. 4. Qualitative Comparisons with assembly methods.

裁切上部露出 Table 1 的 Chair/Table 数值，Ours 一行加粗，Chair 的 SCD 1.19、PA 86.44、CA 69.90、SR 49.86。下部三行点云分别是椅子、桌子、台灯，从左到右为 GPAT、ScorePA、3DHPA、SPAFormer、Assembler。对比基线的散架椅腿、错层桌面和交叉灯臂，用来说明固定零件装配的失败模式，但本图右侧 Assembler 列被裁切，完整数字以正文表格为准。

研究缺口

研究缺口

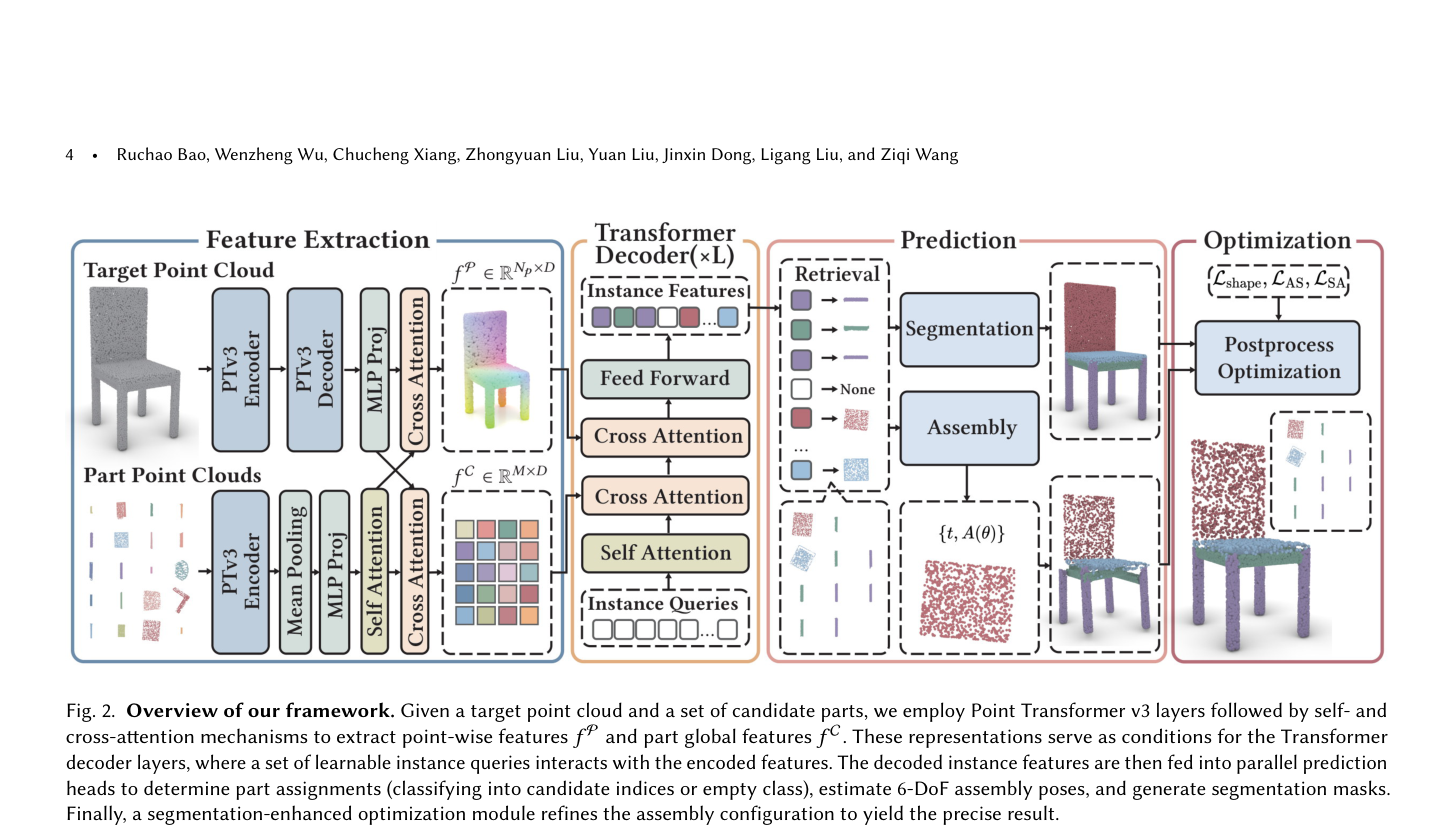

Fig. 2. Overview of our framework. Given a target point cloud and a set of candidate parts, we employ Point Transformer v3 layers followed by self- and cross-attention mechanisms to extract point-wise features 𝑓P and part global features 𝑓C. These representations serve as conditions for the Transformer decoder layers, where a set of learnable instance queries interacts with the encoded features. The decoded instance features are then fed into parallel prediction heads to determine part assignments (classifying into candidate indices or empty class), estimate 6-DoF assembly poses, and generate segmentation masks. Finally, a segmentation-enhanced optimization module refines the assembly configuration to yield the precise result.

按蓝橙红绿四段从左到右读流水线。左侧椅子点云与彩色零件分别进 PTv3，经交叉注意力得到着色椅背特征与零件 token；橙色解码器里实例查询经自注意力与两层交叉注意力；红色预测头分出 Retrieval（含 None）、Segmentation 与 Assembly 的 {t,A(θ)}；绿色后处理用 Lshape、LAS、LSA 把散乱零件收成完整椅子。这张图适合作为方案总览与特色图。

方法贡献

方法贡献

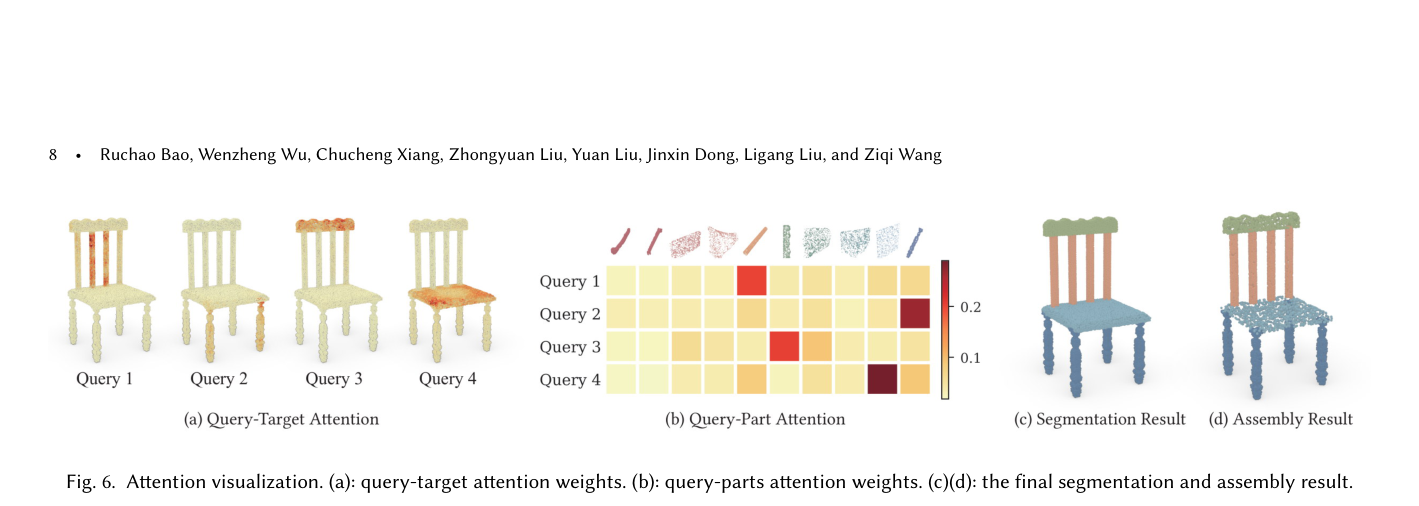

Fig. 6. Attention visualization. (a): query-target attention weights. (b): query-parts attention weights. (c)(d): the final segmentation and assembly result.

左侧四把浅色椅子上的红斑是 Query 1 到 4 对目标的注意力，分别落在椅背、侧框、座面和另一侧。中间热图行是四个查询、列是候选零件小图，色条约到 0.2。右侧 (c) 分割把椅背、腿、座面着不同颜色，(d) 装配点云与之对应。用它理解查询如何同时对准目标区域和库中零件。

关键机制

关键机制

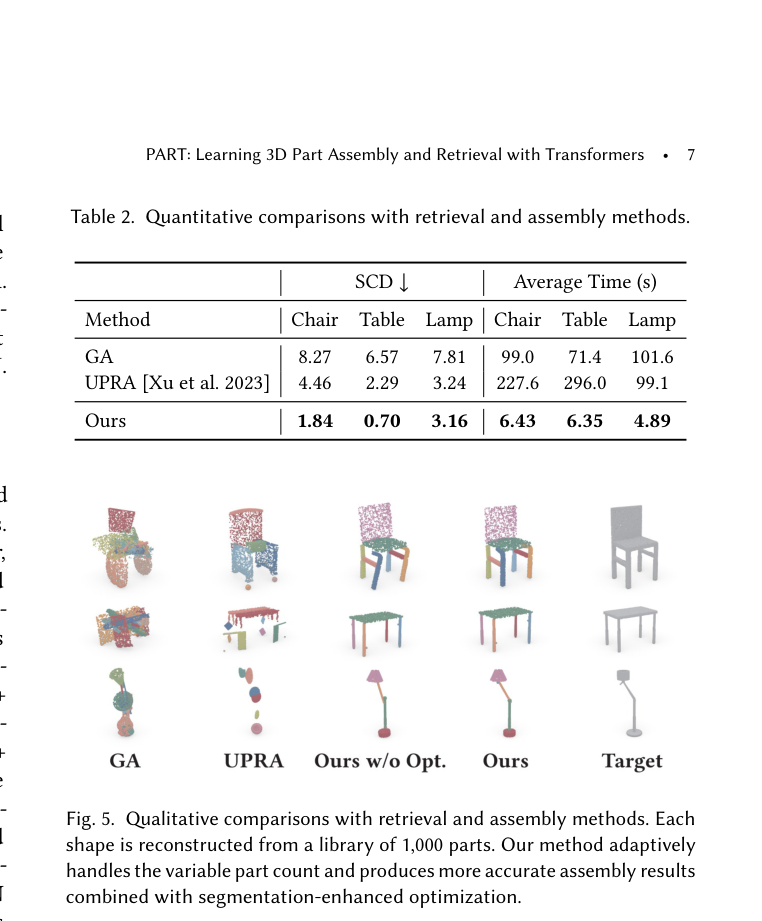

Fig. 5. Qualitative comparisons with retrieval and assembly methods. Each shape is reconstructed from a library of 1,000 parts. Our method adaptively handles the variable part count and produces more accurate assembly results combined with segmentation-enhanced optimization.

上部 Table 2 给出一千零件库设定：Ours 的 SCD 与平均时间全面低于 GA 与 UPRA。下部五行标签是 GA、UPRA、Ours w/o Opt.、Ours、Target，三行物体为椅、桌、灯。看 GA 的碎块、UPRA 的错位桌面，再看无优化已成形、有优化更贴合灰色目标，用来理解检索加分割增强优化的作用。

核心结论

核心结论

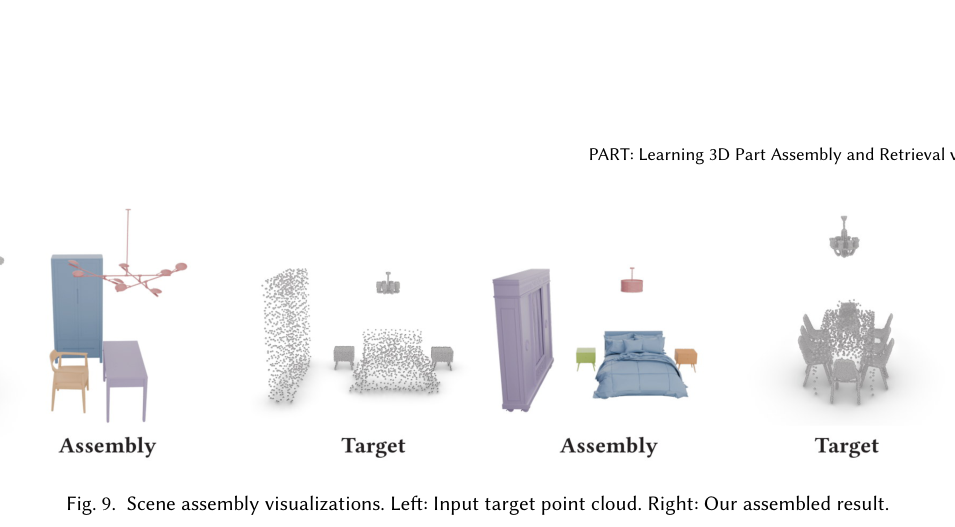

Fig. 9. Scene assembly visualizations. Left: Input target point cloud. Right: Our assembled result.

实际是四联图，从左到右标签为 Assembly、Target、Assembly、Target，而不是简单的左目标右结果。第一联是蓝柜、木椅、长桌与枝形吊灯的装配；第二联是卧室点云；第三联是衣柜、双人床与床头柜；第四联是餐桌椅点云。用来展示场景级检索布置，注意右侧被裁切，且方法仍不管碰撞与承重。

实验如何设计？

  • PartNet 在 Chair、Table、Lamp 最细粒度分割上评测，过滤二至二十个零件的物体，沿用官方 70%/10%/20% 划分。固定零件装配对比 DGL、RGL、GPAT、ScorePA、3DHPA、SPAFormer、Assembler，指标为 Shape Chamfer Distance、Part Accuracy、Connectivity Accuracy 与 Success Rate；另报 Ours-PN（PointNet++ 且无后处理）以对齐早期骨干（第6–7页，Table 1，Figure 4）。
  • 检索加装配设定中，所有方法共用对应类别测试集一千个独特零件的库与一万点目标，对比遗传算法 GA 与在 PartNet 上重训的 UPRA，报告 SCD 与单卡 A800 平均推理时间（第7页，Table 2，Figure 5）。
  • 消融在 Chair 上进行，去掉后处理优化、A-Matrix、对称匹配、目标-零件特征融合，或以 Segmentation+PCA 间接恢复位姿，并用 Shape mIoU 衡量分割（第7页，Table 3）。库规模实验在 Chair 测试集随机一百个形状上扫描二十至一千个零件，记录 SCD、时间与显存（第8页，Figure 7）。
  • 扩展实验包括 3D-FRONT 场景级家具布置（Figure 9）、Hunyuan3D 单图提升后的点云装配（Figure 10），以及 Redwood RGBD 扫描的零样本泛化，库为从 PartNet 随机抽样的一百个零件（第9页，Figure 11）。
  • 自建数据从 PartNet、PartNeXt、3DCoMPaT++、PartVerse-XL 整理逾八万形状，用于更一般的物体检索装配；类别基准用隐藏维三百八十四、约五千一百九十万参数，一般物体与场景用隐藏维七百六十八、约一亿一千三百万参数，八卡 A800 训练（第6页）。

关键结果与论文证据

  • 固定零件装配上，完整 PART 在 Chair/Table/Lamp 的 SCD 分别为 1.19/0.72/1.63，PA 为 86.44/84.71/75.74，CA 为 69.90/75.95/58.37，SR 为 49.86/59.96/52.24，全面优于所列基线；无优化的 Ours-PN 能超过早期 DGL/RGL，但对 3DHPA、SPAFormer 不占明显优势，说明后处理拟合目标几何是拉低 SCD 的关键（第6页，Table 1，Figure 4）。
  • 一千零件库的检索装配中，PART 的 Chair/Table/Lamp SCD 为 1.84/0.70/3.16，平均时间 6.43/6.35/4.89 秒，低于 GA 的 8.27/6.57/7.81 与近百秒耗时，也低于 UPRA 的 4.46/2.29/3.24 与更长优化时间。定性上 GA 与 UPRA 更碎、更错位，去掉优化后的 PART 已接近目标轮廓，完整优化后更整齐（第7页，Table 2，Figure 5）。
  • Chair 消融中，去掉优化后 SCD 从 1.19 升到 3.96、SR 从 49.86 降到 33.65；去掉 A-Matrix 或对称损失同样变差；Segmentation+PCA 的 SCD 5.95、SmIoU 64.96，明显差于联合训练的 77.16，说明装配与分割需要互相强化，而不是先分割再 PCA 对齐（第7页，Table 3）。
  • 库规模从二十增到一千时，Chamfer 与推理时间只缓慢上升，一千零件时单形状显存约 3.2GB，仍可用；即使库中没有完美匹配件，模型仍能检索几何相近的替代，但尺度差过大或库中全无相似件时会失败（第8页，Figure 7–8）。
  • 场景装配能把柜、椅、床、灯等家具放到与目标点云一致的房间布局中；单图路径先经 Hunyuan3D 得到网格再采样点云；Redwood 扫描上零样本检索 PartNet 零件也能得到可辨认的近似装配（第9页，Figure 9–11）。
  • 注意力图显示不同查询分别盯住椅背、腿、座面等局部，并在零件库热图上对几何兼容件给出高峰，最终分割着色与装配网格一致（第8页，Figure 6）。

阅读时需要注意

  • 方法不考虑零件之间的连接关系，也不加入碰撞规避、结构稳定性等物理约束，装配结果在几何贴合上成立，并不保证可制造或可插接（第9页）。
  • 每个零件只预测刚体六自由度位姿，不建模零件缩放与非刚性变形；当库内零件与目标尺度差过大时会出现失败（第8–9页，Figure 8）。
  • 训练采用短库、测试接长库的策略对 Transformer 二次复杂度做了折中，超大库仍会推高显存；注意力可视化与场景实验偏定性，场景级缺少与物体级同等完整的表格对比。
  • 图像条件装配依赖外部三维生成模型的几何质量，扫描泛化也受点云噪声与库覆盖限制，不能外推为任意真实产线零件库都已可用。

关联工作

  • DETR 把可变长度集合预测做成查询式 Transformer，PART 把同一思想从二维检测迁到零件检索与装配，并用空类抑制未使用查询（第3页）。
  • UPRA 用预训练 VAE 加潜空间优化联合检索与装配，但不显式建模零件间与零件-整体关系，输出数量依赖超参数；PART 用查询分类空类来决定长度（第3页）。
  • GPAT 证明分割能帮助未见零件装配，但仍假设零件集合预先给定；PART 把分割、检索、装配放进同一套查询（第3页）。
  • SPAFormer、RGL 等利用输入顺序或图消息传递提升固定集合装配；Assembler、Rectified Point Flow、GARF 用扩散或流匹配间接预测位姿。PART 强调库检索与一次前向并行，而不是只在给定零件上迭代（第2–3页）。
  • Point Transformer v3 提供点云骨干；A-Matrix 旋转参数化来自连续旋转回归文献，用来避免四元数直接回归的奇异与次优（第4页）。
