VGGT-CAD：用几何先验从单图或多视角视频还原可编辑参数化CAD

作者

快速导读：VGGT-CAD 把预训练 VGGT 几何先验与相机条件编码迁到参数化 CAD 序列预测，用可变视角聚合和非自回归解码，并发布 VideoCAD 基准。

工业上真正能进 CAD 软件的模型，不是看起来像的三角网格，而是带草图与拉伸参数、可被内核执行的命令序列。从一张图或一段随手拍的环绕视频还原这种表示很难：遮挡会丢掉拓扑，而命令里一个坐标或一次删除就能让几何面目全非。IEEE TII 投稿 VGGT-CAD 把预训练 VGGT 的跨视图几何先验迁到参数化 CAD 重建，让同一套前馈框架同时服务单图与多视角输入。

相机内外参被编成条件 token，与图像 token 一起进入几何多视角编码器；可变视角聚合模块把数量不定的视图收成全局表示，非自回归解码器并行预测命令类型与量化参数。推理阶段用训练免费的几何感知选帧，在覆盖、图像可靠性与冗余之间做子集优化。作者基于 ABC-mono 渲染 VideoCAD，每模型三十六视图并记录相机，实验表明几何先验与相机条件能同时提高命令准确率和形状保真。

英文题目：VGGT-CAD: Reconstructing Parametric CAD 3D Model with Geometric Grounding

论文出处：arXiv 每日论文精选 · arXiv:2609.21225

原始论文：PDF / 论文页面

这篇论文解决什么问题？

参数化 CAD 以草图、拉伸等结构化操作定义实体，具有无限分辨率、精确约束和下游工艺兼容性；网格、点云或神经场通常不可直接编辑（第1页）。

从视觉观察自动恢复 CAD，要求的不只是像，而是正确的操作顺序、拓扑和参数。图2用改 CIRCLE 参数或删除中心圆柱说明程序对几何极度敏感（第2页）。

Img2CAD、GenCAD、CADCrafter 等主要从单图外观隐式猜三维，遮挡时结构约束不足。多视角本可提供几何，但需要相机条件、可变视图聚合和选帧，否则冗余或劣质帧会干扰序列预测（第2页）。

核心创新

  • 把预训练三维视觉先验通过相机条件编码迁到参数化 CAD 序列。
  • 可变视角跨视图聚合，适应单图到多视图。
  • 训练免费的几何感知选帧，在覆盖、可靠性与冗余间做子集优化。
  • 构建 VideoCAD 多视角视频基准。

方法概览

几何感知确定性选帧；相机内外参编成条件 token，与图像 token 在 VGGT 风格多视角编码器中交互；可变视角跨视图聚合得到全局 z；非自回归 Transformer 并行预测命令类型与 256 级量化参数；辅助相机解码提供位姿重建监督。训练随机采 2–8 帧，推理可选确定性子集。

  • 输入是目标物体的单目视频，训练时从三十六帧中随机抽 N∈[2,8] 张，并给定对应内外参。输出长度 Nc 的命令序列，每步含离散类型 tj 与十六维参数向量，未用槽填 -1，连续量归一化到 [-1,1]^3 后量化为二百五十六档（第3–4页，Table I）。
  • 推理可选几何感知确定性选帧，按覆盖、可靠性与冗余挑互补视图；训练期随机采样以模拟随意视频（第4页）。
  • 相机条件编码器把每位姿变成空间 token，与图像 patch 一起进入 VGGT 风格的 Frame Attention 与 Global Attention，同时建模视图内与跨视图关系（第4页，Figure 3）。
  • 可变视角跨视图聚合把不定数量的视图与相机 token 收成固定维全局 z，避免视图数变化时无法解码（第4页）。
  • 辅助相机解码器从相机特征重建位姿，用 Lcam 提供显式几何监督。序列解码器非自回归地在预定义位置并行预测 SOL/Line/Arc/Circle/Extrude/EOS 等，再交 CAD 核生成实体（第4页）。
  • 视觉骨干用 LoRA（秩三十二）适配预训练权重；四卡 A800、Adam、批大小四、输入 512×512（第8页）。

逐图理解论文

失败直觉

失败直觉

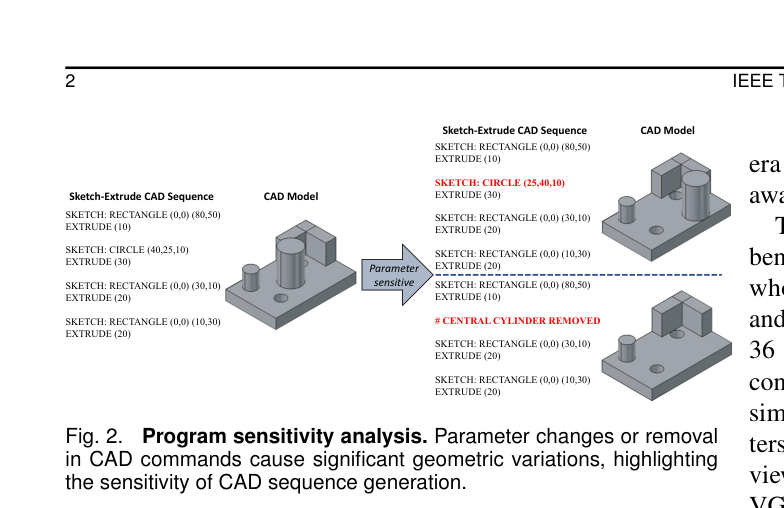

Fig. 2. Program sensitivity analysis. Parameter changes or removal in CAD commands cause significant geometric variations, highlighting the sensitivity of CAD sequence generation.

左列命令做出带中心圆柱的底板。中间 Parameter sensitive 箭头指向两种破坏：把 CIRCLE 改成 (25,40,10) 后圆柱挪位；删除该命令后圆柱消失。用它理解为什么 CAD 重建对参数和拓扑如此苛刻。右缘有正文裁切，不要把残字读进图。

研究缺口

研究缺口

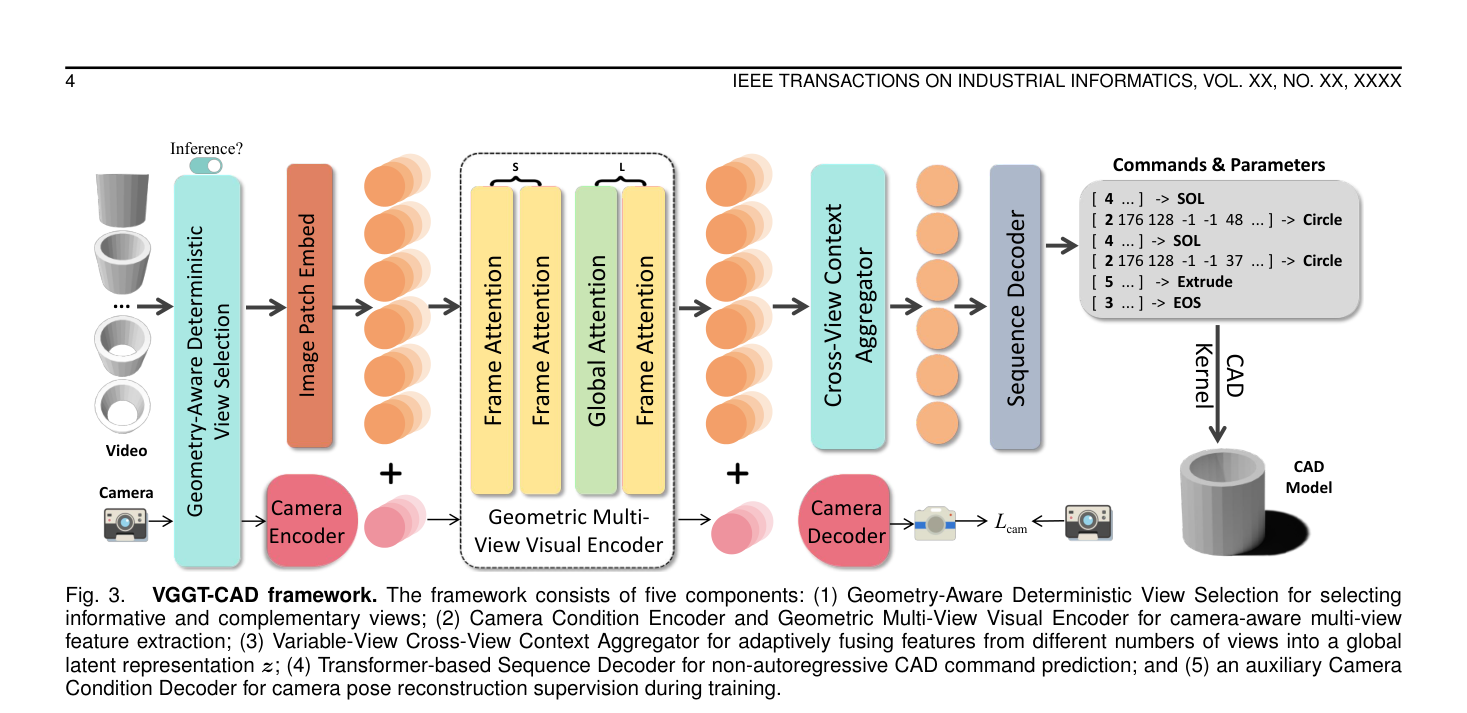

Fig. 3. VGGT-CAD framework. The framework consists of five components: (1) Geometry-Aware Deterministic View Selection for selecting informative and complementary views; (2) Camera Condition Encoder and Geometric Multi-View Visual Encoder for camera-aware multi-view feature extraction; (3) Variable-View Cross-View Context Aggregator for adaptively fusing features from different numbers of views into a global latent representation z; (4) Transformer-based Sequence Decoder for non-autoregressive CAD command prediction; and (5) an auxiliary Camera Condition Decoder for camera pose reconstruction supervision during training.

从左输入经几何感知选帧，图像 token 与相机 token 进入 Frame/Global Attention，再经跨视图聚合与序列解码得到 SOL/Circle/Extrude/EOS，最后 CAD Kernel 出实体。下方 Lcam 是训练期相机重建。这张图适合当架构特色图。Inference? 开关提示选帧主要用于推理。

关键机制

关键机制

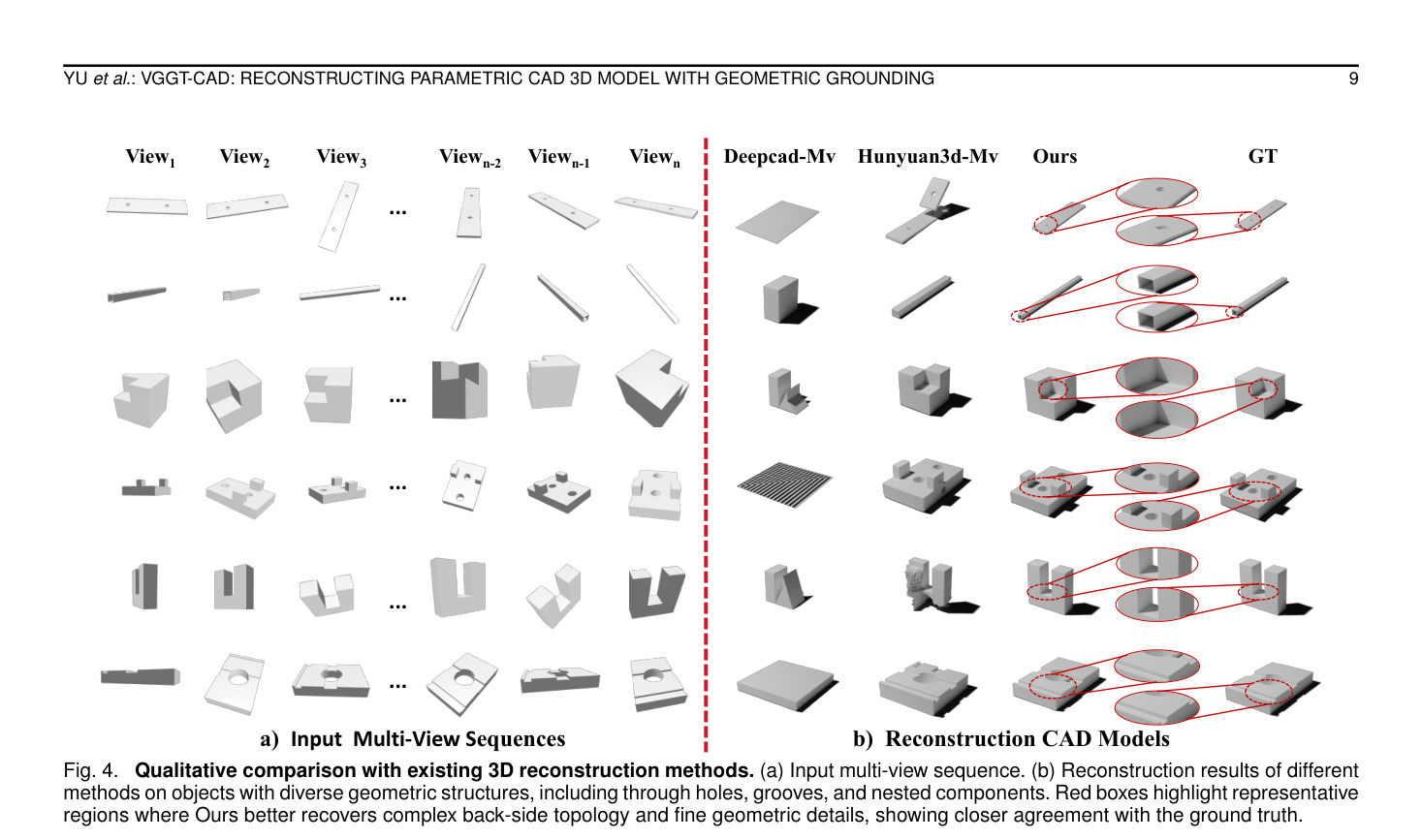

Fig. 4. Qualitative comparison with existing 3D reconstruction methods. (a) Input multi-view sequence. (b) Reconstruction results of different methods on objects with diverse geometric structures, including through holes, grooves, and nested components. Red boxes highlight representative regions where Ours better recovers complex back-side topology and fine geometric details, showing closer agreement with the ground truth.

左栏六行多视角输入，右栏 Deepcad-Mv、Hunyuan3d-Mv、Ours、GT。对比基线缺孔、错误拉伸或糊成实心块，再看 Ours 与 GT 红圈中的通孔、背面槽和嵌套缺口。红圈是作者强调区域，不是误差热图。

实验如何设计？

  • VideoCAD 基于 ABC-mono 的 208,853 个唯一 CAD 模型，按原 90%/5%/5% 划分，每模型三十六视图，共 7,518,708 帧，并记录相机与命令（第8页）。
  • 因为缺少现成的多视角到 CAD 框架，作者把 DeepCAD 与 Hunyuan3D 的编码器换成同一几何多视角骨干，得到单图 DeepCAD*、Hunyuan3d* 与多视角 DeepCAD-Mv、Hunyuan3d-Mv；另用 TripoSR、One-2-3-45 作为仅比 Chamfer 的网格基线（第8页）。
  • 序列指标为 ACCcmd 与 ACCparam（参数容差 η=3），几何指标为两千点 Chamfer 与无法编译成 B-Rep 的 Invalid Rate（第8页，Table II）。
  • 消融覆盖相机输入/输出与 GAD 选帧（Table IV）、聚合器对 mean pooling（第10页）、测试时视角数一至八（Figure 6），以及选帧目标权重（第11页）。

关键结果与论文证据

  • 多视角完整模型 ACCcmd 0.8213、ACCparam 0.7104、Mean CD 0.0670、IR 0.3020，优于 DeepCAD-Mv 的 0.7509 / 0.6352 / 0.2123 / 0.3826；单图 Ours* 的 Mean CD 0.1482 也低于 DeepCAD* 的 0.3513 和 Hunyuan3d* 的 0.4157（第8页，Table II）。
  • 定性上 Deepcad-Mv 与 Hunyuan3d-Mv 常把通孔填实、丢掉背面槽或嵌套缺口，Ours 与 GT 在红圈细节上更一致（第9页，Figure 4）。
  • 加入相机输入降低 Mean CD，再加相机输出与 GAD 选帧继续把 ACCcmd 提到 0.8213（第10页，Table IV）。
  • 用跨视图聚合替换 mean pooling 后，ACCcmd 从 0.7626 到 0.8213，Mean CD 从 0.1699 到 0.0670（第10页）。
  • 视角从一增到八时 ACCcmd 从 0.7854 升到 0.8213，六到八视图后增益变平（第10页，Figure 6）。
  • 注意力可视化给正视带孔视图很高归一化权重，给侧视薄边接近零，重建仍保住孔槽（第10页，Figure 5）。

阅读时需要注意

  • 细管结构和全封闭空腔的内部几何很难从外观推断，作者列为后续（第11页）。
  • 连续参数量化为二百五十六档，过细尺寸会受离散化限制（第4页）。
  • 多视角对照是改装 DeepCAD/Hunyuan3D，不是原论文设定；网格方法不能报命令准确率（第8页）。
  • VideoCAD 由已有 CAD 语料重渲染，相机与外观比真实车间视频更干净，迁移到手机随手拍仍待验证。

关联工作

  • VGGT 证明 Transformer 能建模跨视图几何；VGGT-CAD 把它当作可迁移先验，而不是从零学多视角（第2页）。
  • DeepCAD 把生成写成命令自编码，SkexGen、HNC-CAD 做无条件或层次序列，但不做实例级视觉反求（第3页）。
  • Img2CAD、GenCAD、CADCrafter 降低了对三维扫描的依赖，但主要靠二维外观；本文强调相机条件与可变视图聚合（第3页）。
  • NeRF、3DGS、LRM、InstantMesh 可出网格或辐射场，缺少工业所需的参数可编辑性（第3页）。
